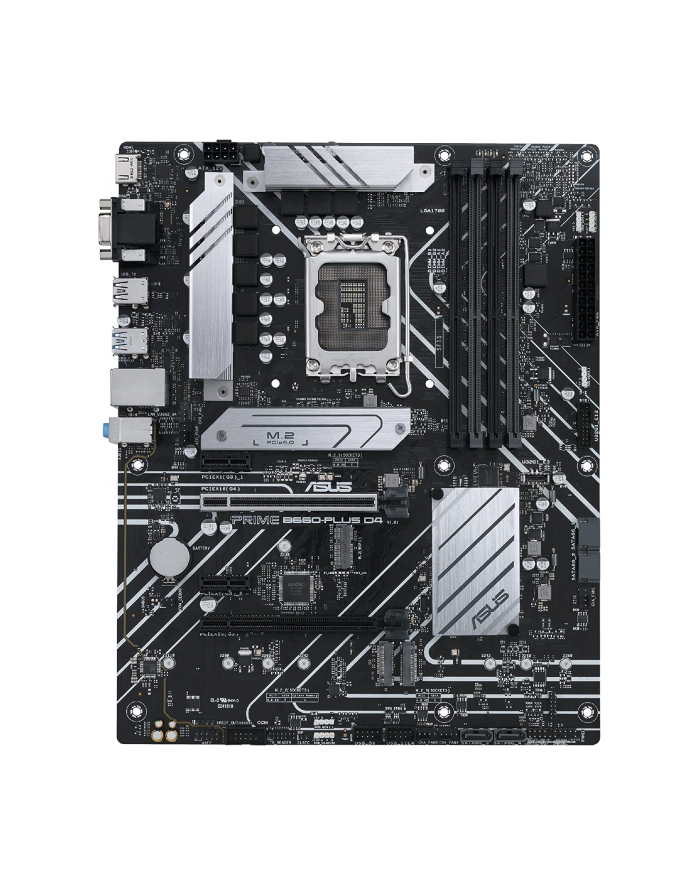

ASUS PRIME B660-PLUS D4 - 1700

PRIME B660-PLUS D4 TECHNICAL SPECIFICATIONS CPU Intel® Socket LGA1700 for 12th Gen Intel® Core™, Pentium® Gold and Celeron® Processors* Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0** * Refer to www.asus.com for CPU support list. ** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types. Chipset Intel® B660 Chipset Memory 4 x DIMM, Max. 128GB, DDR4 5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered memory* Dual Channel Memory Architecture Supports Intel® Extreme Memory Profile (XMP) OptiMem *Actual memory data rate depends on the CPU types and DRAM modules, for more information refer to www.asus.com for memory support list. Graphics 1 x DisplayPort** 1 x D-Sub port 1 x HDMI® port*** *Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates. ** Supports max. 4K@60Hz as specified in DisplayPort 1.4. ***Supports 4K@60Hz as specified in HDMI 2.1. **** VGA resolution support depends on processors' resolution. Expansion Slots Intel® 12th Gen Processors 1 x PCIe 4.0 x16 slot Intel® B660 Chipset* 1 x PCIe 3.0 x16 slot (supports x4 mode) 2 x PCIe 3.0 x1 slots * Supports Intel® Optane Memory H Series on PCH-attached PCIe slot Storage Total supports 3 x M.2 slots and 4 x SATA 6Gb/s ports* Intel® 12th Gen Processors M.2_1 slot (Key M), type 2242/2260/2280 - Intel® 12th Gen processors support PCIe 4.0 x4 mode. Intel® B660 Chipset M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)** M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x2 mode) 4 x SATA 6Gb/s ports * Intel® Rapid Storage Technology supports SATA RAID 0/1/5/10. ** Intel® Rapid Storage Technology supports Intel® Optane Memory H Series on PCH attached M.2 slots. Ethernet 1 x Realtek 2.5Gb Ethernet ASUS LANGuard Wireless & Bluetooth M.2 slot only (Key E, CNVi & PCIe)* *Wi-Fi module is sold separately. USB Rear USB (Total 6 ports) 1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®) 2 x USB 3.2 Gen 2 ports (2 x Type-A) 1 x USB 3.2 Gen 1 port (1 x Type-A) 2 x USB 2.0 ports (2 x Type-A) Front USB (Total 7 ports) 1 x USB 3.2 Gen 1 connector (supports USB Type-C®) 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 headers support additional 4 USB 2.0 ports Audio Realtek 7.1 Surround Sound High Definition Audio CODEC* - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - Supports up to 24-Bit/192 kHz playback Audio Features - Audio Shielding - Power pre-regulator reduces power input noise to ensure consistent performance - Premium audio capacitors - Dedicated audio PCB layers * A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output. Back Panel I/O Ports 1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®) 2 x USB 3.2 Gen 2 ports (2 x Type-A) 1 x USB 3.2 Gen 1 port (1 x Type-A) 2 x USB 2.0 ports (2 x Type-A) 1 x DisplayPort 1 x D-Sub port 1 x HDMI® port 1 x Realtek 2.5Gb Ethernet port 3 x Audio jacks Internal I/O Connectors Fan and Cooling related 1 x 4-pin CPU Fan header 1 x 4-pin AIO Pump header 3 x 4-pin Chassis Fan headers Power related 1 x 24-pin Main Power connector 1 x 8-pin +12V Power connector Storage related 3 x M.2 slots (Key M) 4 x SATA 6Gb/s ports USB 1 x USB 3.2 Gen 1 connector (supports USB Type-C®) 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 headers support additional 4 USB 2.0 ports Miscellaneous 3 x Addressable Gen 2 headers 2 x AURA RGB headers 1 x Clear CMOS header 1 x COM Port header 1 x Front Panel Audio header (AAFP) 1 x M.2 slot (Key E) 1 x S/PDIF Out header 1 x SPI TPM header (14-1pin) 1 x 20-3 pin System Panel header with Chassis intrude function 1 x Thunderbolt™ header Special Features ASUS 5X PROTECTION III - DIGI+ VRM - Enhanced DRAM Overcurrent Protection - ESD Guards - LANGuard - Overvoltage Protection - SafeSlot Core+ - Stainless-Steel Back I/O ASUS Q-Design - Q-DIMM - Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green]) - Q-Slot ASUS Thermal Solution - M.2 heatsink - VRM heatsink design AURA Sync - AURA RGB headers - Addressable Gen 2 headers Software Features ASUS Exclusive Software Armoury Crate - AURA Creator - AURA Sync - Fan Xpert 2+ AI Suite 3 - Performance And Power Saving Utility TurboV EVO EPU DIGI+ VRM ASUS CPU-Z Norton Anti-virus software (Free Trial version) WinRAR UEFI BIOS ASUS EZ DIY - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Mode BIOS 128 Mb Flash ROM, UEFI AMI BIOS Manageability WOL by PME, PXE Accessories Cables 2 x SATA 6Gb/s cables Miscellaneous 1 x I/O Shield 1 x M.2 Rubber Package 2 x M.2 SSD screw packages 1 x M.2 Key E screw package Installation Media 1 x Support DVD Documentation 1 x User guide Operating System Windows® 11 64-bit, Windows® 10 64-bit Form Factor ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Płyta główna ASUS PRIME B660-PLUS D4 oparta jest na chipsecie Intel® B660 i obsługuje procesory Intel® dla 12. i 13. generacji Socket 1700. Posiada cztery gniazda DDR4 DIMM w trybie dwukanałowym dla maksymalnie 128 GB pamięci RAM. Inne funkcje płyty PRIME B660-PLUS D4 obejmują gniazdo PCIe 4.0 x16, jedno gniazdo PCIe 3.0 x16 i dwa gniazda PCIe 3.0 x1. PRIME B660-PLUS D4 oferuje także 8-kanałowy dźwięk, 2,5-gigabitowy interfejs LAN, cztery porty SATA3, trzy porty M.2 i całą gamę portów USB. Nr artykułu: 1878801


Typ płyty głównej
Kod EAN 4711081523017
Numer części producenta: 90MB18X0-M1EAY0
Baza 1700
Maks. obsługiwane procesory 1
Obsługiwane modele procesorów Core i3 12xxx (Alder Lake), Core i3 12xxxT (Alder Lake), Core i3 12xxxF (Alder Lake), Core i3 13xxx (Raptor Lake), Core i3 13xxxF (Raptor Lake), Core i3 14xxx (Raptor Lake- S), Core i3 14xxxF (Raptor Lake-S), Core i3 14xxxT (Raptor Lake-S), Core i5 12xxx (Alder Lake), Core i5 12xxxK (Alder Lake), Core i5 12xxxKF (Alder Lake), Core i5 12xxxT (Alder Lake), Core i5 12xxxF (Alder Lake), Core i5 13xxx (Raptor Lake), Core i5 13xxxF (Raptor Lake), Core i5 13xxxT (Raptor Lake), Core i5 13xxxK (Raptor Lake), Core i5 13xxxKF (Alder Lake), Core i7 12xxx (Alder Lake), Core i7 12xxxK (Alder Lake), Core i7 12xxxKF (Alder Lake), Core i7 12xxxT (Alder Lake), Core i7 12xxxF (Alder Lake), Core i7 13xxx (Raptor Lake) , Core i7 13xxxF (Raptor Lake), Core i7 13xxxT (Raptor Lake), Core i7 13xxxK (Raptor Lake), Core i7 13xxxKF (Raptor Lake), Core i9 12xxx (Alder Lake), Core i9 12xxxK (Alder Lake), Core i9 12xxxKF (Alder Lake), Core i9 12xxxT (Alder Lake), Core i9 12xxxF (Alder Lake), Core i9 12xxxKS (Alder Lake), Core i9 13xxx (Raptor Lake), Core i9 13xxxF (Raptor Lake), Core i9 13xxxT (Raptor Lake), Core i9 13xxxK (Raptor Lake), Core i9 13xxxK (Raptor Lake), Core i9 13xxxKF (Raptor Lake), Core i9 13xxxKS (Raptor Lake), Pentium Gold Gxxxx (Alder Lake), Celeron Gxxxx (Alder Lake) )
Chipset Intel® B660
Sloty PCIe x16 2x (w tym: 1x PCIe x16, 1x PCIe x4)
TPM Tak
BIOS 128 Mb Flash ROM, UEFI AMI BIOS
Współczynnik kształtu ATX
Użyj komputera
Zasilanie ATX12V (24-pin + 4-pin)
Maksymalna pojemność 128 GB
Porty (zewnętrzne) USB-C 3.2 Gen 2x2 (20 Gbit/s) 1
Złącza (wewnętrzne) SATA 4
Porty (opcjonalne) USB 3.2 Gen 1 (5 Gbit/s) 2
Kontroler SATA Intel® B660
Kontroler USB Intel® B660
Wbudowana grafika Z portów graficznych na płycie głównej można korzystać wyłącznie w przypadku korzystania z procesora ze zintegrowanym układem graficznym.
Dźwięk Dźwięk przestrzenny Realtek 7.1
Sieć LAN Realtek 2,5 Gb Ethernet
Dostępne akcesoria 2 kable SATA, osłona I/O, śruby, płyta DVD ze sterownikami, instrukcja
Wymiary Szerokość: 305 mm x Głębokość/Długość: 244 mm

Płyta główna ASUS PRIME B660-PLUS D4 oparta jest na chipsecie Intel® B660 i obsługuje procesory Intel® dla 12. i 13. generacji Socket 1700. Posiada cztery gniazda DDR4 DIMM w trybie dwukanałowym dla maksymalnie 128 GB pamięci RAM. Inne funkcje płyty PRIME B660-PLUS D4 obejmują gniazdo PCIe 4.0 x16, jedno gniazdo PCIe 3.0 x16 i dwa gniazda PCIe 3.0 x1. PRIME B660-PLUS D4 oferuje także 8-kanałowy dźwięk, 2,5-gigabitowy interfejs LAN, cztery porty SATA3, trzy porty M.2 i całą gamę portów USB. Nr artykułu: 1878801


Typ płyty głównej
Kod EAN 4711081523017
Numer części producenta: 90MB18X0-M1EAY0
Baza 1700
Maks. obsługiwane procesory 1
Obsługiwane modele procesorów Core i3 12xxx (Alder Lake), Core i3 12xxxT (Alder Lake), Core i3 12xxxF (Alder Lake), Core i3 13xxx (Raptor Lake), Core i3 13xxxF (Raptor Lake), Core i3 14xxx (Raptor Lake- S), Core i3 14xxxF (Raptor Lake-S), Core i3 14xxxT (Raptor Lake-S), Core i5 12xxx (Alder Lake), Core i5 12xxxK (Alder Lake), Core i5 12xxxKF (Alder Lake), Core i5 12xxxT (Alder Lake), Core i5 12xxxF (Alder Lake), Core i5 13xxx (Raptor Lake), Core i5 13xxxF (Raptor Lake), Core i5 13xxxT (Raptor Lake), Core i5 13xxxK (Raptor Lake), Core i5 13xxxKF (Alder Lake), Core i7 12xxx (Alder Lake), Core i7 12xxxK (Alder Lake), Core i7 12xxxKF (Alder Lake), Core i7 12xxxT (Alder Lake), Core i7 12xxxF (Alder Lake), Core i7 13xxx (Raptor Lake) , Core i7 13xxxF (Raptor Lake), Core i7 13xxxT (Raptor Lake), Core i7 13xxxK (Raptor Lake), Core i7 13xxxKF (Raptor Lake), Core i9 12xxx (Alder Lake), Core i9 12xxxK (Alder Lake), Core i9 12xxxKF (Alder Lake), Core i9 12xxxT (Alder Lake), Core i9 12xxxF (Alder Lake), Core i9 12xxxKS (Alder Lake), Core i9 13xxx (Raptor Lake), Core i9 13xxxF (Raptor Lake), Core i9 13xxxT (Raptor Lake), Core i9 13xxxK (Raptor Lake), Core i9 13xxxK (Raptor Lake), Core i9 13xxxKF (Raptor Lake), Core i9 13xxxKS (Raptor Lake), Pentium Gold Gxxxx (Alder Lake), Celeron Gxxxx (Alder Lake) )
Chipset Intel® B660
Sloty PCIe x16 2x (w tym: 1x PCIe x16, 1x PCIe x4)
TPM Tak
BIOS 128 Mb Flash ROM, UEFI AMI BIOS
Współczynnik kształtu ATX
Użyj komputera
Zasilanie ATX12V (24-pin + 4-pin)
Maksymalna pojemność 128 GB
Porty (zewnętrzne) USB-C 3.2 Gen 2x2 (20 Gbit/s) 1
Złącza (wewnętrzne) SATA 4
Porty (opcjonalne) USB 3.2 Gen 1 (5 Gbit/s) 2
Kontroler SATA Intel® B660
Kontroler USB Intel® B660
Wbudowana grafika Z portów graficznych na płycie głównej można korzystać wyłącznie w przypadku korzystania z procesora ze zintegrowanym układem graficznym.
Dźwięk Dźwięk przestrzenny Realtek 7.1
Sieć LAN Realtek 2,5 Gb Ethernet
Dostępne akcesoria 2 kable SATA, osłona I/O, śruby, płyta DVD ze sterownikami, instrukcja
Wymiary Szerokość: 305 mm x Głębokość/Długość: 244 mm
