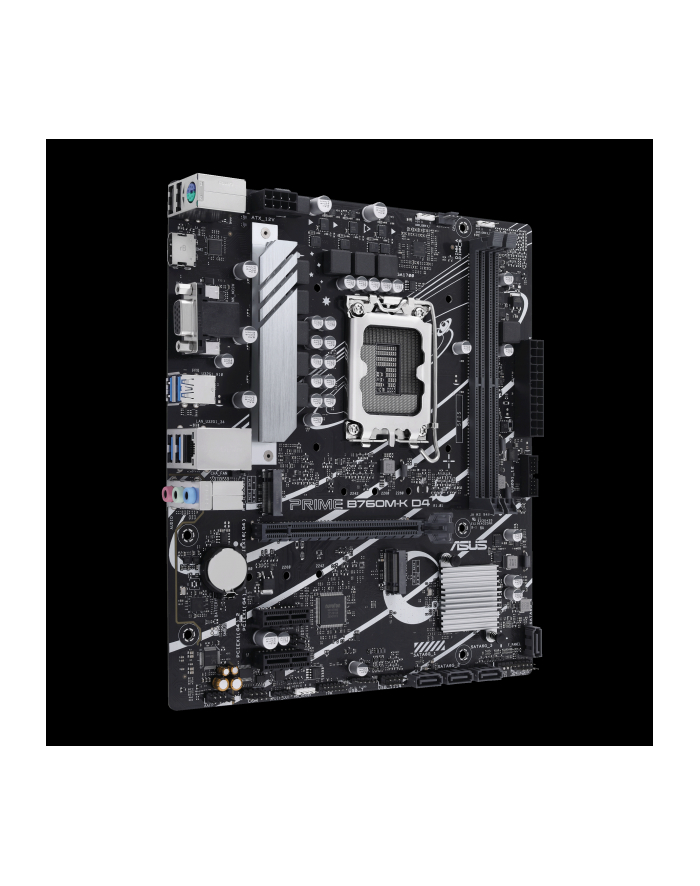

ASUS PRIME B760M-K LGA1700 B760 USB3.2 GEN 1 MB

Parametry techniczne produktu

Producent

ASUS

Nazwa typu

Płyty główne

Opis ogólny

Płyta Asus PRIME B760M-K

Gniazdo procesora

Socket 1700

Obsługiwane typy procesorów

• Intel Core i3 12th Generation
• Intel Core i5 12th Generation
• Intel Core i7 12th Generation
• Intel Core i9 12th Generation
• Intel Core i3 13th Generation
• Intel Core i5 13th Generation
• Intel Core i7 13th Generation
• Intel Core i9 13th Generation
• Intel Pentium™ (Socket 1700)
• Intel Celeron™ (Socket 1700)

Uwagi do procesora

• Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max
• Technology 3.0
• Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types

Format płyty

Micro-ATX

BIOS

128 Mb Flash ROM, UEFI AMI BIOS

Chipset płyty głównej

Intel® B760

Ilość złącz pamięci DDR5

2

Maksymalna wielkość pamięci

96 GB

Tryb pracy pamięci RAM

Dual Channel

Standard pamięci

• DDR5-8000 (OC)
• DDR5-7800 (OC)
• DDR5-7600 (OC)
• DDR5-7400 (OC)
• DDR5-7200 (OC)
• DDR5-7000 (OC)
• DDR5-6800 (OC)
• DDR5-6600 (OC)
• DDR5-6400 (OC)
• DDR5-6200 (OC)
• DDR5-6000 (OC)
• DDR5-5800 (OC)
• DDR5-5600
• DDR5-5400
• DDR5-5200
• DDR5-5000
• DDR5-4800

Uwagi do pamięci RAM

• Supports Intel® Extreme Memory Profile (XMP)
• Non-ECC, un-buffered DDR5 memory supports On-Die ECC function
• Supported memory types, data rate (speed), and number of DRAM modules vary
• depending on the CPU and memory configuration, for more information please
• refer to CPU/Memory Support list under the Support tab of product
• information site or visit https://www.asus.com/support/

Zintegrowany kontroler SATA

Chipset+CPU: 4x SATA III 6Gb/s - RAID 0,1,10,5 + 2x M.2

Uwagi do kontrolera SATA

• Total supports 2 x M.2 slots and 4 x SATA 6Gb/s ports
• Intel® 13th & 12th Gen Processors:
• M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
• Intel® B760 Chipset:
• M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
• 4 x SATA 6Gb/s ports
• Intel® Rapid Storage Technology supports SATA RAID 0/1/5/10

Wbudowana karta graficzna

Brak lub Intel® UHD Graphics 730/750/770/Iris Xe (zależy od procesora)

Gniazda karty graficznej

• HDMI
• VGA

Uwagi do karty graficznej

• Graphics specifications may vary between CPU types
• Please refer to www.intel.com for any updates
• Supports 4K@60Hz as specified in HDMITM 2.1

Zintegrowana karta dźwiękowa

Realtek ® 7.1 Surround Sound High Definition Audio CODEC

Gniazda karty dźwiękowej

• 3x Audio Jack
• Wewnętrzne gniazdo audio przedniego panelu
• Wewnętrzne gniazdo S/PDIF Out

Uwagi do karty dźwiękowej

• Jack-detection, Multi-streaming, Front Panel Jack-retasking
• Supports up to 24-Bit/192 kHz playback
• Audio Shielding
• Premium audio capacitors
• Dedicated audio PCB layers
• A chassis with an HD audio module in the front panel is required to
• support 7.1 Surround Sound audio output

Złącza PCI Express x16

1

Złącza PCI Express x1

2

Uwagi do złącz PCI

• Intel® 13th & 12th Gen Processors:
• 1 x PCIe 4.0 x16 slot
• Intel® B760 Chipset:
• 2 x PCIe 4.0 x1 slots
• To ensure compatibility of the device installed, please refer to
• https://www.asus.com/support/ for the list of supported peripherals

Port LAN

1x 2,5 Gigabit LAN 100/1000/2500 Mb/s

Maksymalna ilość portów USB 2.0

8

Maksymalna ilość portów USB 3.x

6

Porty USB na panelu tylnym

2x USB 2.0 + 4x USB 3.0

Gniazda USB na płycie głównej

2x USB 2.0 (3 porty) + 1x USB 3.0 (2 porty)

Port Wi-Fi

Nie

Port Bluetooth

Nie

Port PS/2

Port combo klawiatury/myszy PS/2

Port szeregowy (COM)

1x wewnętrzne gniazdo portu COM

Inne porty i gniazda

• Clear CMOS header
• AURA RGB header
• SPI TPM header (14-1pin)
• 4-pin CPU Fan header

Gniazdo zasilania

ATX (24-pin) + ATX12V (8-pin)

Wymiary [S x W] (mm)

244 x 211

Opakowanie

BOX

Wyposażenie dodatkowe

• 2 x SATA 6Gb/s cables
• 1 x I/O Shield
• 2 x M.2 anchors
• 1 x User guide

Informacje dodatkowe

• Manageability: WOL by PME, PXE
• Operating System: Windows® 11, Windows® 10 64-bit
