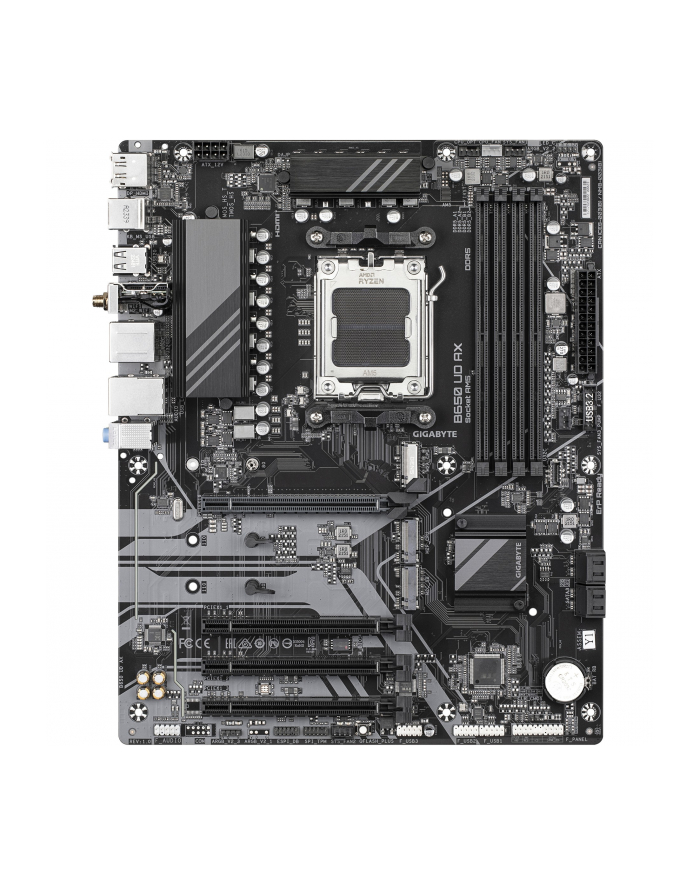

gigabyte Płyta główna B650 UD AX AM5 4DDR5 HDMI/DP ATX

Parametry techniczne produktu

Opis

B650 UD AX

• AMD Socket AM5: obsługuje procesory AMD Ryzen serii 7000/ Ryzen 8000/ Ryzen 9000
• Niezrównana wydajność: 6+2+2-fazowe rozwiązanie Digital VRM
• Dwukanałowa pamięć DDR5: 4*SMD DIMM z obsługą modułów pamięci AMD EXPO i Intel XMP
• Superszybka pamięć masowa: 1*PCIe 5.0 + 2*PCIe 4.0 M.2
• EZ-Latch: gniazdo PCIe x16 z konstrukcją szybkiego zwalniania
• Szybkie sieci: Wi-Fi 6 802.11ax i GbE LAN
• Rozszerzona łączność: DP, HDMI, tylne USB 10 Gb/s
• Inteligentny wentylator 6: zawiera wiele czujników temperatury, hybrydowe nagłówki wentylatorów z funkcją FAN STOP
• Q-Flash Plus: aktualizacja BIOS-u bez instalowania procesora, pamięci i karty graficznej

Model

B650 UD AX

Gniazdo procesora

Socket AM5

Rodzina procesora

AMD Ryzen

Zintegrowany procesor

Nie

Producent chipsetu MB

AMD

Chipset

AMD B650 Chipset

Rodzaj pamięci

DDR5

Liczba gniazd DDR5

4

Częstotliwość szyny pamięci

• 8000 MHz,
• 7800 MHz,
• 7600 MHz,
• 7200 MHz,
• 5200 MHz,
• 5600 MHz,
• 6000 MHz,
• 6200 MHz,
• 6400 MHz,
• 6600 MHz,
• 6800 MHz,
• 7000 MHz,
• 4800 MHz

Maks. wielkość pamięci

256 GB

Gniazda rozszerzeń

• 1 x PCIe x 16,
• 3 x PCIe 3.0 x 16

Maksymalna ilość urządzeń SATA

4

RAID

Tak

Szczegółowe dane o interfejsach dysków/napędów

1 x złącze M.2 (M2A_CPU), zintegrowane z procesorem, obsługujące gniazdo 3, klucz M, typ 25110/22110/2580/2280 SSD:

• Procesory AMD Ryzen serii 7000/ Procesory Ryzen serii 9000 obsługują dyski SSD PCIe 5.0 x4/x2
• Procesory AMD Ryzen serii 8000-Phoenix 1 obsługują dyski SSD PCIe 4.0 x4/x2
• Procesory AMD Ryzen serii 8000-Phoenix 2 obsługują dyski SSD PCIe 4.0 x4/x2



1 x złącze M.2 (M2P_CPU), zintegrowane z procesorem, obsługujące gniazdo 3, klucz M, typ 22110/2280 SSD:

• Procesory AMD Ryzen serii 7000/ Procesory Ryzen serii 9000 obsługują dyski SSD PCIe 4.0 x2 Dyski SSD
• Procesory AMD Ryzen 8000 Series-Phoenix 1 obsługują dyski SSD PCIe 4.0 x2
• Procesory AMD Ryzen 8000 Series-Phoenix 2 obsługują dyski SSD PCIe 4.0 x2



1 złącze M.2 (M2C_SB), zintegrowane z chipsetem, obsługujące gniazdo 3, klucz M, typ 22110/2280 PCIe 4.0 x4/x2 SSD)

4 złącza SATA 6 Gb/s

Obsługa RAID 0, RAID 1 i RAID 10 dla urządzeń pamięci masowej NVMe SSD

Obsługa RAID 0, RAID 1 i RAID 10 dla urządzeń pamięci masowej SATA

Grafika

LAN: Realtek RTL8111H GbE LAN chip (1 Gbps/100 Mbps/10 Mbps)



Moduł komunikacji bezprzewodowej

Moduł Realtek RTL8851 WIFI 6

• WIFI a, b, g, n, ac, ax, obsługujący pasma częstotliwości nośnej 2,4/5/6 GHz
• Obsługa standardu bezprzewodowego 11ax

(Rzeczywista szybkość transmisji danych może się różnić w zależności od środowiska i sprzętu.)

Karta dźwiękowa

• Realtek Audio CODEC
• ALC897
• High Definition Audio
• 2/4/5.1/7.1-kanałowy

Interfejs sieciowy

LAN: układ Realtek RTL8111H GbE LAN (1 Gbps/100 Mbps/10 Mbps)



Moduł komunikacji bezprzewodowej

Moduł Realtek RTL8851 WIFI 6

• WIFI a, b, g, n, ac, ax, obsługujący pasma częstotliwości nośnej 2,4/5/6 GHz
• Obsługa standardu bezprzewodowego 11ax

(Rzeczywista szybkość transmisji danych może się różnić w zależności od środowiska i sprzętu.)

Porty USB na tylnym panelu

8

Porty USB do wyprowadzenia z płyty

7

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1

4

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2

2

FireWire (IEEE 1394)

Nie

Port / Złącze COM (szeregowy)

Tak

Port / Złącze LPT (równoległy)

Nie

Złącza zewnętrzne

• 1 x DisplayPort,
• 1 x Line In (błękitny),
• 1 x Line Out (zielony / headphones),
• 1 x MIC (różowy / microphone),
• 1 x RJ-45,
• 6 x USB 2.0,
• 2 x USB 3.2 Gen 2 Type-A,
• 1 x USB 3.2 Gen 1 Type-C,
• 1 x HDMI,
• 1 x PS/2 Klawiatura/Mysz Combo,
• 2 x SMA

Złącza dostępne na płycie

• 1 x Przedni panel audio,
• 3 x M.2,
• 3 x Adresowalna dioda LED,
• 1 x System panel (front),
• 4 x SATA III 6Gb/s,
• 6 x USB 2.0/1.1,
• 2 x USB 3.2 Gen 1 Type-A,
• 1 x USB 3.2 Gen 1 Type-C,
• 1 x Port szeregowy (COM),
• 1 x TPM,
• 1 x 4pin wentylator procesora,
• 1 x 4pin wentylator procesora chłodzenie cieczą,
• 2 x 4pin wentylator obudowy,
• 1 x 4-pin wentylator chłodzenia cieczą,
• 1 x 8pin 12V zasilanie,
• 1 x 24pin ATX zasilanie,
• 1 x Zworka Clear CMOS,
• 1 x Przycisk Q-Flash Plus,
• 1 x Taśma LED RGB

Funkcje specjalne

• Obsługa GIGABYTE Control Center (GCC)
• Obsługa Q-Flash
• Obsługa Q-Flash Plus

Bios

• 1 x 256 Mbit flash
• Używanie licencjonowanego AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Format płyty

ATX

Wymiary

30.5 x 24.4 cm

Obsługiwane systemy operacyjne

• Windows 11,
• Windows 10

Oprogramowanie

• Norton Internet Security (OEM version)
• LAN bandwidth management software

Uwaga

CE+WEEE
