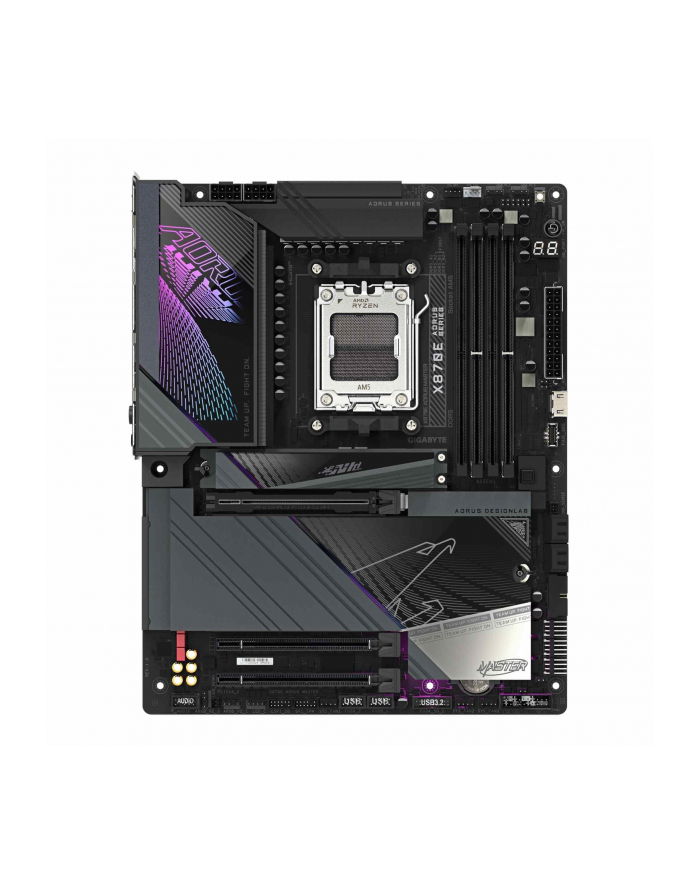

gigabyte Płyta główna X870E AORUS MASTER AM5 4DDR5 HDMI/USB-C ATX

Parametry techniczne produktu

Opis

X870E Aorus MASTER

• AMD Socket AM5: obsługa procesorów AMD Ryzen serii 9000/8000/7000
• Podwójne cyfrowe rozwiązanie VRM 16+2+2 fazy
• Dwukanałowa pamięć DDR5: 4*DIMM z obsługą modułów pamięci AMD EXPO
• DDR Wind Blade: ulepszone aktywne chłodzenie modułów pamięci
• M.2 EZ-Match: Magnetyczne wyrównanie dla łatwej instalacji dużych radiatorów
• WIFI EZ-Plug: Szybka i łatwa konstrukcja do instalacji anteny Wi-Fi
• EZ-Latch Plus: Sloty PCIe i M.2 z szybkim uwalnianiem i bezśrubową konstrukcją
• EZ-Latch Click: Radiatory M.2 z bezśrubową konstrukcją
• Sensor Panel Link: Wbudowany port wideo do łatwej konfiguracji panelu w obudowie
• Przyjazny interfejs użytkownika: Multi-Theme, AIO Fan Control i Q-Flash Plus Auto Scan w BIOS i SW
• Nowe AORUS Power Center w HWinfo do monitorowania w czasie rzeczywistym faz zasilania procesora
• Ultraszybka pamięć masowa: 4* gniazda M.2, w tym 3* PCIe 5.0 x4
• Wydajność termiczna: VRM Thermal Armor Advanced z I/O ZONE AORUS LIGHTING i M.2 Thermal Guard XL
• Szybka sieć: 5GbE LAN i Wi-Fi 7 z kierunkową anteną o ultrawysokim zysku
• Rozszerzona łączność: Dwa złącza USB4 Type-C z DP-Alt, HDMI
• Niezawodny dźwięk: Realtek ALC1220 HD Audio i audiofilskie kondensatory WIMA
• Ultra Durable PCIe Armor: Metalowa płyta tylna slotu PCIe x16 dla zwiększonej trwałości
• Slot PCIe UD X: Slot PCIe 5.0 x16 z 10-krotnym wzmocnieniem dla karty graficznej

Model

X870E Aorus MASTER

Gniazdo procesora

Socket AM5

Rodzina procesora

AMD Ryzen

Zintegrowany procesor

Nie

Producent chipsetu MB

AMD

Chipset

AMD X870E

Rodzaj pamięci

DDR5

Liczba gniazd DDR5

4

Częstotliwość szyny pamięci

• 8200 MHz,
• 8000 MHz,
• 7800 MHz,
• 7600 MHz,
• 6400 MHz,
• 6000 MHz,
• 6600 MHz,
• 6666 MHz,
• 6800 MHz,
• 7000 MHz,
• 7200 MHz,
• 4800 MHz,
• 5200 MHz,
• 5600 MHz,
• 6200 MHz,
• 4400 MHz

Maks. wielkość pamięci

256 GB

Gniazda rozszerzeń

• 1 x PCIe 4.0 x 16,
• 1 x PCIe 3.0 x 16,
• 1 x PCIe x 16

Maksymalna ilość urządzeń SATA

4

RAID

Tak

Szczegółowe dane o interfejsach dysków/napędów

1 złącze M.2 (M2A_CPU), zintegrowane z procesorem, obsługujące dyski SSD Socket 3, M key, typu 25110/22110/2580/2280:

• Procesory AMD Ryzen serii 9000/7000 obsługują dyski SSD PCIe 5.0 x4/x2
• Procesory AMD Ryzen serii 8000-Phoenix 1 obsługują dyski SSD PCIe 4.0 x4/x2
• Procesory AMD Ryzen serii 8000-Phoenix 2 obsługują dyski SSD PCIe 4.0 x4/x2

2 złącza M.2 (M2B_CPU, M2C_CPU), zintegrowane z procesorem, obsługujące dyski SSD Socket 3, M key, typu 22110/2280:

• Procesory AMD Ryzen serii 9000/7000 obsługują dyski PCIe 5.0 x4/x2 Dyski SSD

* Złącza M2B_CPU i M2C_CPU stają się niedostępne, gdy używany jest procesor AMD Ryzen 8000 Series-Phoenix 1/Phoenix 2.

1 złącze M.2 (M2D_SB), zintegrowane z chipsetem, obsługujące gniazdo 3, klucz M, typ 22110/2280 PCIe 4.0 x4/x2 SSD
4 złącza SATA 6 Gb/s

Grafika

Zintegrowany procesor graficzny ze wsparciem AMD Radeon Graphics + kontroler ASMedia USB4

• 2 x porty USB4 USB Type-C, obsługujące wyjścia wideo USB4 i DisplayPort oraz maksymalną rozdzielczość 3840x2160@240 H - Obsługa wersji DisplayPort 1.4 i HDR.

Zintegrowany procesor graficzny - obsługa AMD Radeon Graphics

• 1 x port HDMI, obsługujący maksymalną rozdzielczość 4096x2160@60 Hz
• 1 x przedni port HDMI, obsługujący maksymalną rozdzielczość 1920x1080@30 Hz

Karta dźwiękowa

• Kodek Realtek ALC1220
• Wsparcie dla DTS:X Ultra
• High Definition Audio
• Wyjście 2/4/5.1/7.1-kanałowe
• Obsługa wyjścia S/PDIF

Interfejs sieciowy

LAN:

• Realtek 5GbE LAN chip (5 Gbps/2.5 Gbps/1 Gbps/100 Mbps)

Komunikacja bezprzewodowa:

• 802.11a, b, g, n, ac, ax, be, obsługujące pasma częstotliwości nośnej 2,4/5/6 GHz
• Bluetooth 5.3
• Obsługa bezprzewodowego standardu 11be 320MHz

Porty USB na tylnym panelu

12

Porty USB do wyprowadzenia z płyty

9

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1

8

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2

7

FireWire (IEEE 1394)

Nie

Port / Złącze COM (szeregowy)

Nie

Port / Złącze LPT (równoległy)

Nie

Złącza zewnętrzne

• 1 x Przycisk Clear CMOS,
• 1 x Przycisk Q-Flash Plus,
• 2 x USB4 Typ-C,
• 2 x SMA,
• 4 x USB 3.0,
• 1 x HDMI,
• 1 x Line Out (przód),
• 1 x MIC (przód),
• 1 x RJ-45,
• 1 x S/PDIF,
• 4 x USB 3.1,
• 2 x USB 2.0

Złącza dostępne na płycie

• 1 x Przycisk Clear CMOS,
• 1 x Czujnik hałasu (Noise detection header),
• 1 x USB C,
• 1 x HDMI,
• 1 x Taśma LED RGB,
• 1 x Przycisk zasilania,
• 1 x Przycisk reset,
• 1 x Zworka reset,
• 1 x TPM,
• 1 x System panel (front),
• 1 x 4pin wentylator procesora,
• 1 x 4pin wentylator procesora chłodzenie cieczą,
• 4 x 4pin wentylator obudowy,
• 1 x Moduł pomiaru napięcia,
• 2 x Czujnik temperatury,
• 1 x 24pin ATX zasilanie,
• 4 x M.2,
• 4 x SATA III 6Gb/s,
• 4 x USB 2.0/1.1,
• 4 x USB 3.0,
• 2 x 4pin wentylator obudowy chłodzenie cieczą,
• 1 x 8pin 12V zasilanie,
• 4 x Adresowalna dioda LED

Funkcje specjalne

• Obsługa GIGABYTE Control Center (GCC)
• Obsługa fo Q-Flash
• Obsługa for Q-Flash Plus
• Obsługa for Smart Backup

Bios

• Pamięć flash 1 x 256 Mbit
• Korzystanie z licencjonowanego BIOS-u AMI UEFI
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Format płyty

ATX

Wymiary

30.5 x 24.4 cm

Obsługiwane systemy operacyjne

Windows 11

Oprogramowanie

• Norton Internet Security (wersja OEM)
• LAN bandwidth management software
