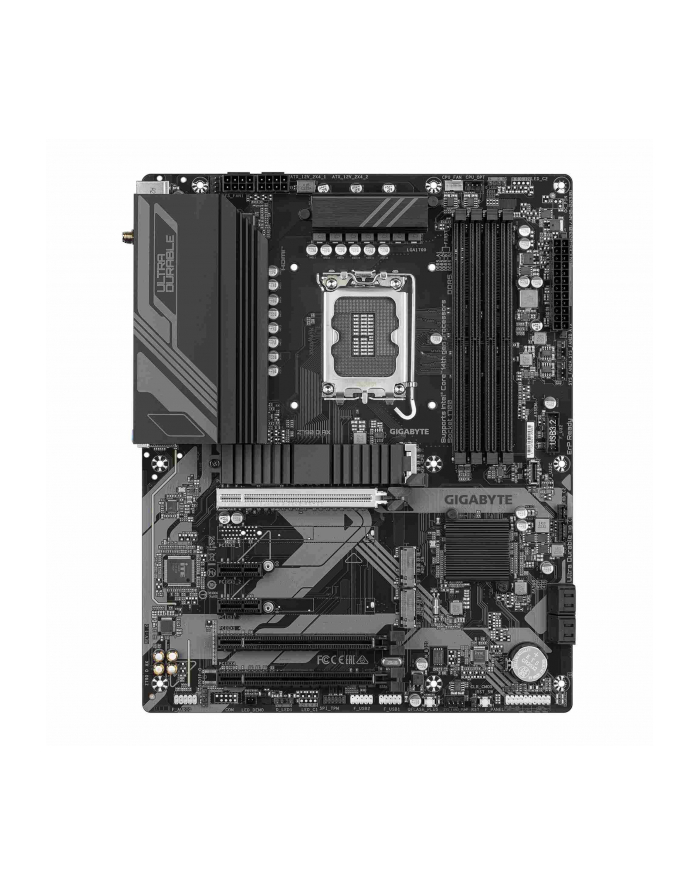

gigabyte Płyta główna Z790 D AX s1700 4DDR5 HDMI/DP ATX

Parametry techniczne produktu

Opis

Z790 D AX

• Obsługuje procesory Intel Core 14./13./12. generacji
• Niezrównana wydajność: Twin 12*+1+1 Phases Digital VRM Solution
• Dwukanałowa pamięć DDR5: 4*DIMM z obsługą modułu pamięci XMP 3.0
• Pamięć masowa nowej generacji: 3 złącza PCIe 4.0 x4 M.2
• Zaawansowana konstrukcja termiczna i osłona termiczna M.2: aby zapewnić stabilność zasilania VRM i wydajność dysku SSD M.2
• EZ-Latch: gniazdo PCIe 4.0x16 z konstrukcją szybkiego zwalniania
• Szybkie sieci: 2,5 GbE LAN i Wi-Fi 6E 802.11ax
• Rozszerzona łączność: DP, HDMI, tylne USB-C 10 Gb/s
• Smart Fan 6: Zawiera wiele czujników temperatury, hybrydowe złącza wentylatorów z funkcją FAN STOP
• Q-Flash Plus: aktualizacja BIOS-u bez instalowania procesora, pamięci i karty graficznej

Model

Z790 D AX

Gniazdo procesora

LGA1700

Rodzina procesora

• Intel Core i9,
• Intel Core i3,
• Intel Core i5,
• Intel Core i7,
• Intel Pentium Gold,
• Intel Celeron

Zintegrowany procesor

Nie

Producent chipsetu MB

Intel

Chipset

Intel Z790 Express Chipset

Rodzaj pamięci

DDR5

Liczba gniazd DDR5

4

Częstotliwość szyny pamięci

• 7000 MHz,
• 7200 MHz,
• 7400 MHz,
• 7600 MHz,
• 6800 MHz,
• 6400 MHz,
• 6600 MHz,
• 6200 MHz,
• 6000 MHz,
• 5800 MHz,
• 4400 MHz,
• 4800 MHz,
• 5200 MHz,
• 5600 MHz

Maks. wielkość pamięci

256 GB

Gniazda rozszerzeń

• 1 x PCIe 5.0 x16,
• 1 x PCIe 3.0 x 16,
• 2 x PCIe 3.0 x 1,
• 1 x PCIe 4.0 x 16

Maksymalna ilość urządzeń SATA

4

RAID

Tak

Szczegółowe dane o interfejsach dysków/napędów

CPU

• 1 złącze M.2 (Socket 3, klucz M, obsługa dysków SSD typu 22110/2280 PCIe 4.0 x4/x2) (M2A_CPU)

Chipset

• 1 złącze M.2 (Socket 3, klucz M, obsługa dysków SSD typu 2280 PCIe 4.0 x4/x2) (M2P_SB)
• 1 złącze M.2 (Socket 3, klucz M, obsługa dysków SSD typu 2280 SATA i PCIe 4.0 x4/x2) (M2M_SB)
• 4 złącza SATA 6 Gb/s

Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci masowej NVMe SSD
Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci masowej SATA

Grafika

Zintegrowany procesor graficzny - obsługa Intel HD Graphics

• 1 x port HDMI, obsługujący maksymalną rozdzielczość 4096x2160@60 Hz

* Obsługa wersji HDMI 2.1 i HDCP 2.3.
** Obsługa natywnych portów zgodnych z HDMI 2.1 TMDS.

• 1 x DisplayPort, obsługujący maksymalną rozdzielczość 4096x2304@60 Hz

* Obsługa wersji DisplayPort 1.2 i HDCP 2.3.

(Specyfikacja grafiki może się różnić w zależności od obsługi procesora.)

Karta dźwiękowa

• Realtek audio codec
• Obsługa High Definition Audio
• Ilość kanałów audio 2/4/5.1/7.1
• Wsparcie dla S/PDIF Out

* Funkcjonalność gniazda audio można zmienić za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1-kanałowy, uzyskaj dostęp do oprogramowania audio w celu uzyskania ustawień audio.

Interfejs sieciowy

LAN: Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Moduł komunikacji bezprzewodowej:

• Intel Wi-Fi 6E AX211 (dla PCB rev. 1.0)
• WIFI a, b, g, n, ac, ax, obsługujące pasma częstotliwości nośnej 2,4/5/6 GHz
• BLUETOOTH 5.3
• Obsługa bezprzewodowego standardu 11ax 160MHz

Porty USB na tylnym panelu

8

Porty USB do wyprowadzenia z płyty

7

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1

7

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2

2

FireWire (IEEE 1394)

Nie

Port / Złącze COM (szeregowy)

Nie

Port / Złącze LPT (równoległy)

Nie

Złącza zewnętrzne

• 1 x Line Out (zielony / headphones),
• 1 x Line In (błękitny),
• 1 x HDMI,
• 4 x USB 3.2 Gen 1 Type-A,
• 1 x USB 3.2 Gen 2 Type-A,
• 1 x USB 3.2 Gen 2 Type-C,
• 2 x SMA,
• 1 x MIC (różowy / microphone),
• 1 x RJ-45,
• 2 x USB 2.0,
• 1 x DisplayPort,
• 1 x PS/2 Klawiatura/Mysz Combo

Złącza dostępne na płycie

• 1 x Przedni panel audio,
• 1 x Zworka reset,
• 1 x Zworka Clear CMOS,
• 1 x Przycisk reset,
• 1 x Wyjście S/PDIF,
• 1 x 4pin wentylator procesora,
• 1 x 4pin wentylator procesora chłodzenie cieczą,
• 3 x 4pin wentylator obudowy,
• 1 x 4-pin wentylator chłodzenia cieczą,
• 2 x 8pin 12V zasilanie,
• 1 x 24pin ATX zasilanie,
• 3 x M.2,
• 4 x SATA III 6Gb/s,
• 4 x USB 2.0/1.1,
• 2 x USB 3.2 Gen 1 Type-A,
• 1 x USB 3.2 Gen 1 Type-C,
• 2 x Thunderbolt,
• 1 x TPM,
• 1 x System panel (front),
• 1 x Przycisk Q-Flash Plus,
• 2 x Adresowalna dioda LED

Funkcje specjalne

• Wsparcie dla GIGABYTE Control Center (GCC)
• Wsparcie dla Q-Flash
• Wsparcie dla Q-Flash Plus
• Wsparcie dla Smart Backup

Bios

• 1 x 256 Mbit flash
• Używanie licencjonowanego AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Format płyty

ATX

Wymiary

30.5 x 24.4 cm

Obsługiwane systemy operacyjne

• Windows 10,
• Windows 11

Oprogramowanie

• Norton Internet Security (wersja OEM)
• LAN bandwidth management software

Uwaga

CE+WEEE
