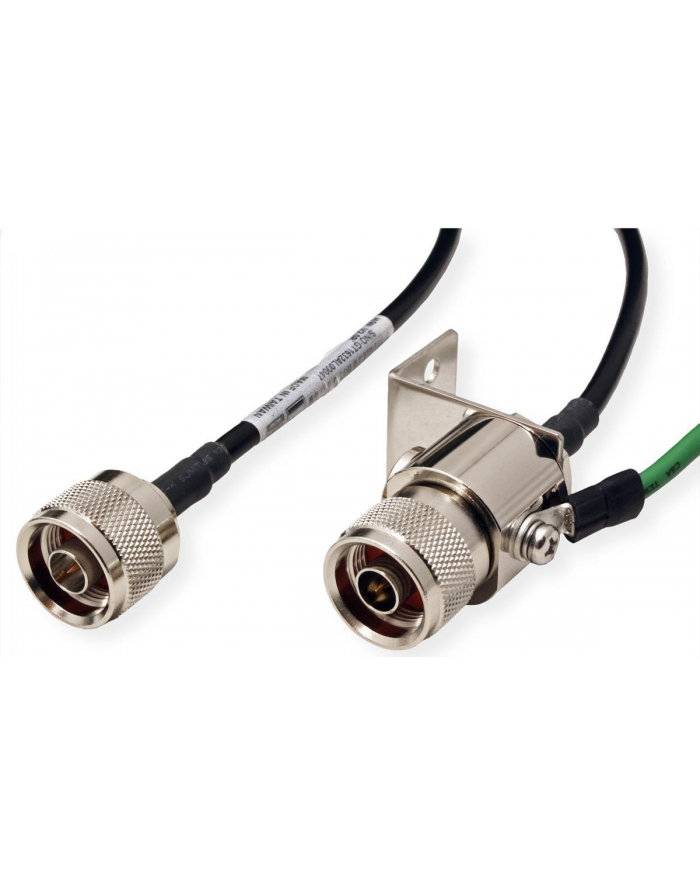

Outdoor Lightning Arrestor Kit for TEW-455APBO TEW-ASAL1

Parametry techniczne produktu

Opis

Zewnętrzny zestaw do uziemienia chroni Twoją sieć przed piorunami i przepięciami. Zestaw jest kompatybilny z urządzeniami, które posiadają złącze typu N. Użyj zewnętrznego zestawu do uziemienia, jeżeli podłączasz urządzenie bezprzewodowe (taki jak Zewnętrzny Punkt Dostępowy PoE marki TRENDnet (TEW-455APBO)) do zewnętrznej anteny i chroń całkowicie swoją sieć przed katastrofalnymi przepięciami.

Zestaw do uziemienia chroni przed nieprzewidywalnymi warunkami pogodowymi. Wspiera następujące standardy bezprzewodowe: 802.11a/b/g. Instalacja jest szybka i prosta. Uniwersalny zestaw do montażu, z całym dołączonym oprzyrządowaniem, zapewnia administratorom ochronę urządzeń, montowanych na ścianie, słupie, suficie i innych powierzchniach na zewnątrz budynku.

Informacje dodatkowe

• Chroni TEW-455APBO przed piorunami i innymi elektrycznymi przepięciami

• Ochrona przed wielokrotnym uderzeniem pioruna i wsparcie dwu-kierunkowe pomagają chronić urządzenia przed nieprzewidzialną naturą burz

• Kable i złącza, dołączone do zestawu w celu elastycznego połączenia między sztywnymi urządzeniami zewnętrznymi a zewnętrzną anteną

• Prosty montaż

• Nie wymaga konfiguracji i instalacji oprogramowania, prosty montaż plug in and play

Specyfikacja techniczna

Specyfikacje elektryczne
Zakres częstotliwości	DC-6GHz
Maksymalne obciążenie	50KG
VSWR	2.0:1 Max ( DC ~ 6GHz )
Straty mocy	1.8dB Max (DC ~ 6GHz )
Maksymalne napięcie	90V +  20%
Emisja impulsów napięciowych	5KA min (wave 8/20 μs)
	10KV min (wave 1.2/50 μs)
Impedancja	50Ω
Rezystancja izolacji	DC 50V > 10,000MΩ
Specyfikacje machaniczne
Interfejs złącz	N-Type męski na N-Type męski
Materiał (Arrestor)	Miedź
Temperatura	- 20°C ~ 70°C (-4°F ~158°F)
Długość kabla	dołączono 1 metrowy kabel
Waga	250g
Specyfikacje kabla uziemiającego
Kabel uziemiający	18 AWG
Oszacowane napięcie	600V
Oszacowana temperatura	105°C (221°F)
Rezystancja konduktora (przewodnika)	6.64 MΩ/kft min  20°C)
Rezystancja izolacji	2.5 MΩ/kft 20°C, w wodzie)
Test napięciowy	2 kv/min, w wodzie
Specyfikacja kabla przedłużającego
Wewnętrzny przewodnik (Solid BCCS)	0.94 mm (0.037 cali)
Dielektryk (pianka PE)	2.79 mm (0.110 cali)
Zewnętrzny przewodnik (taśma aluminiowa)	2.95 mm (0.116 cali)
Splot (ekran) (Cienka miedź)	3.53 mm (0.139 cali)
Płaszcz (PE)	4.95 mm (0.195 cali)
Bend Radius: Installation	12.7 mm (0.5 cali)
Bend Radius: Repeated	50.8 mm (2.0 cali)
Moment zginający	0.27 N-m (0.2 ft-lb)
Waga	0.03 kg/m (0.021 lb/ft)
Maksymalne obciążenie	18.2kg (40 lb)
Flat Plate Crush	0.27 kg/mm (15 lb/in.)
Częstotliwość odcięcia	41 GHz
Prędkość propagowania	80%
Stała dielektryczna	1.56
Opóźnienie	4.17 nS/m (1.27 nS/ft)
Impedancja	50 ohms
Pojemność	80.3 pF/m (25.4 pF/ft)
Induktancja	0.21 uH/m (0.064 uH/ft)
Skuteczność osłony	＞ 90 dB
Rezystancja DC(wewnętrzny przewodnik)	24.9 ohms/km (7.6 ohms/1000ft)
Rezystancja DC(zewnętrzny przewodnik)	16.1 ohms/km (4.9 ohms/1000ft)
Wytrzymywalne napięcie	1000 Volts DC
Jacket Spark	3000 Volts RMS
Maksymalna moc	2.5 KW
Temperatura przechowywania	-70°~85° (-94°~ ~185°)
Temperatura pracy	-40°~85° (-40°~ ~185°)

W zestawie

TEW-ASAL1
Wielojęzyczny przewodnik szybkiej instalacji
Przewód uziemiający
Taśma izolacyjna
